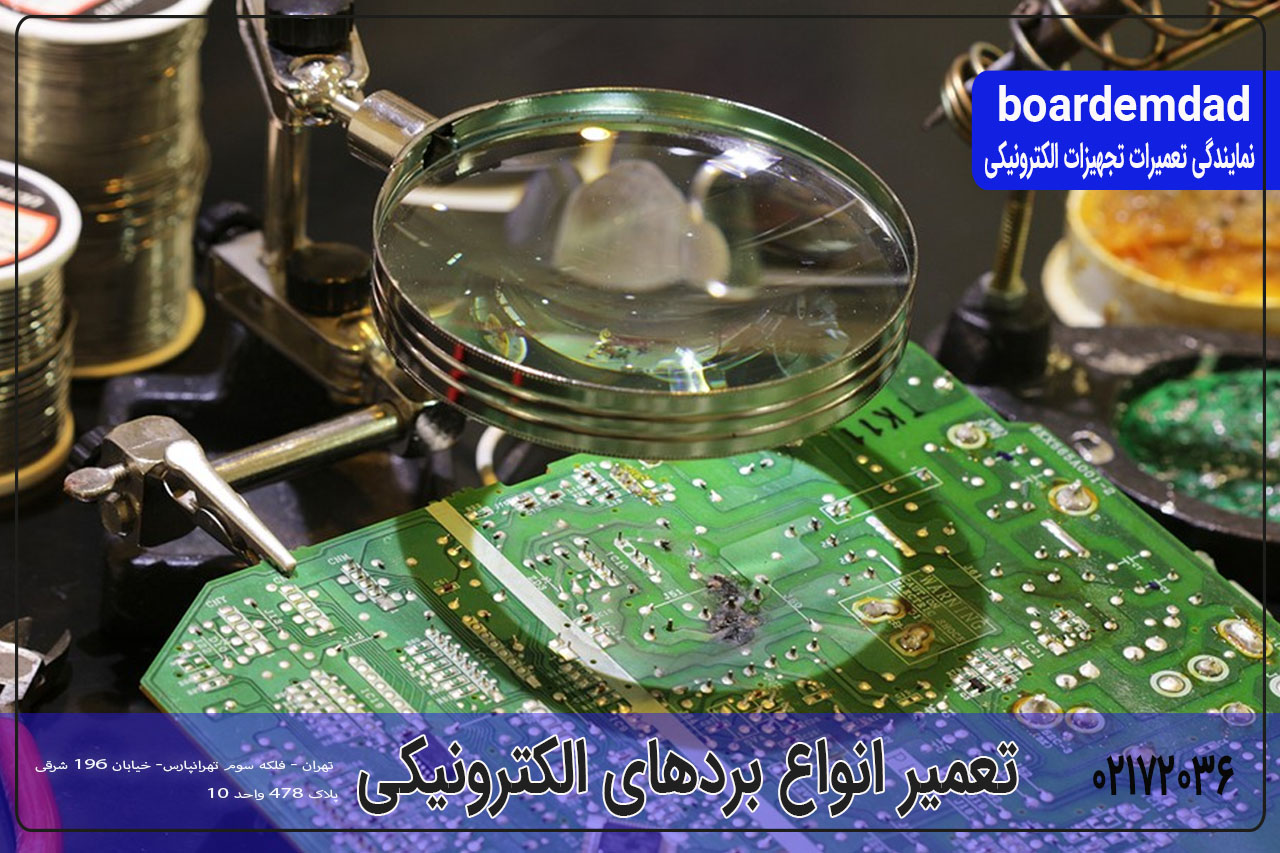

همه چیز درباره تعمیر بردهای الکترونیکی همراه با آموزش و معرفی بهترین روشها
تجهیزات الکترونیکی در دنیای امروز در همهجا حضور دارند. تعمیر تجهیزات الکترونیکی تبدیل به یکی از شاخههای پرکابرد و پرتقاضا شده است. یکی از اجزای اصلی این حوزه، «تعمیر بردهای الکترونیکی» است؛ بردهای الکترونیکی قلب بسیاری از دستگاهها هستند و وقتی دچار مشکل شوند، دستگاه از کار میافتد یا عملکرد ضعیفی خواهد داشت. در این مقاله جامع، به شما از ابتدا آموزش میدهیم که چگونه برد الکترونیکی را عیبیابی و تعمیر کنید، چه ابزارهایی نیاز دارید، چه روشهایی بهتر جواب میدهند، و بهویژه به برخی موارد تخصصی مثل تعمیر یو پی اس، تعمیر ECU بی ام و 730، تعمیر دستگاه پولشمار، تعمیر ECU بی ام و 428 و دیگر موارد تعمیرات تخصصی برد میپردازیم.
چرا تعمیر بردهای الکترونیکی اهمیت دارد؟
بردهای الکترونیکی (PCB – Printed Circuit Board) نه تنها در دستگاههای مصرفی خانگی بلکه در تجهیزات صنعتی، خودرو، ابزار دقیق، منابع تغذیه، یو پی اسها و … نقش اساسی دارند. وقتی یک برد خراب شود، هزینه تعویض کامل دستگاه ممکن است بسیار بالا باشد، یا دستگاه را عملاً غیرقابل استفاده کند. بنابراین تعمیر و بازیابی برد، بهعنوان بخشی از خدمات تعمیر تجهیزات الکترونیکی از لحاظ اقتصادی و محیطزیستی اهمیت دارد.
همچنین، تعمیر به جای تعویض برد مزایایی دارد:
- کاهش هزینه برای کاربر
- کاهش ضایعات الکترونیکی و حفظ محیطزیست
- امکان نگهداری دستگاههای قدیمیتر با قطعات کمتر در دسترس
- ارتقای مهارت فنی تعمیرکار و ایجاد فرصت کسبوکار

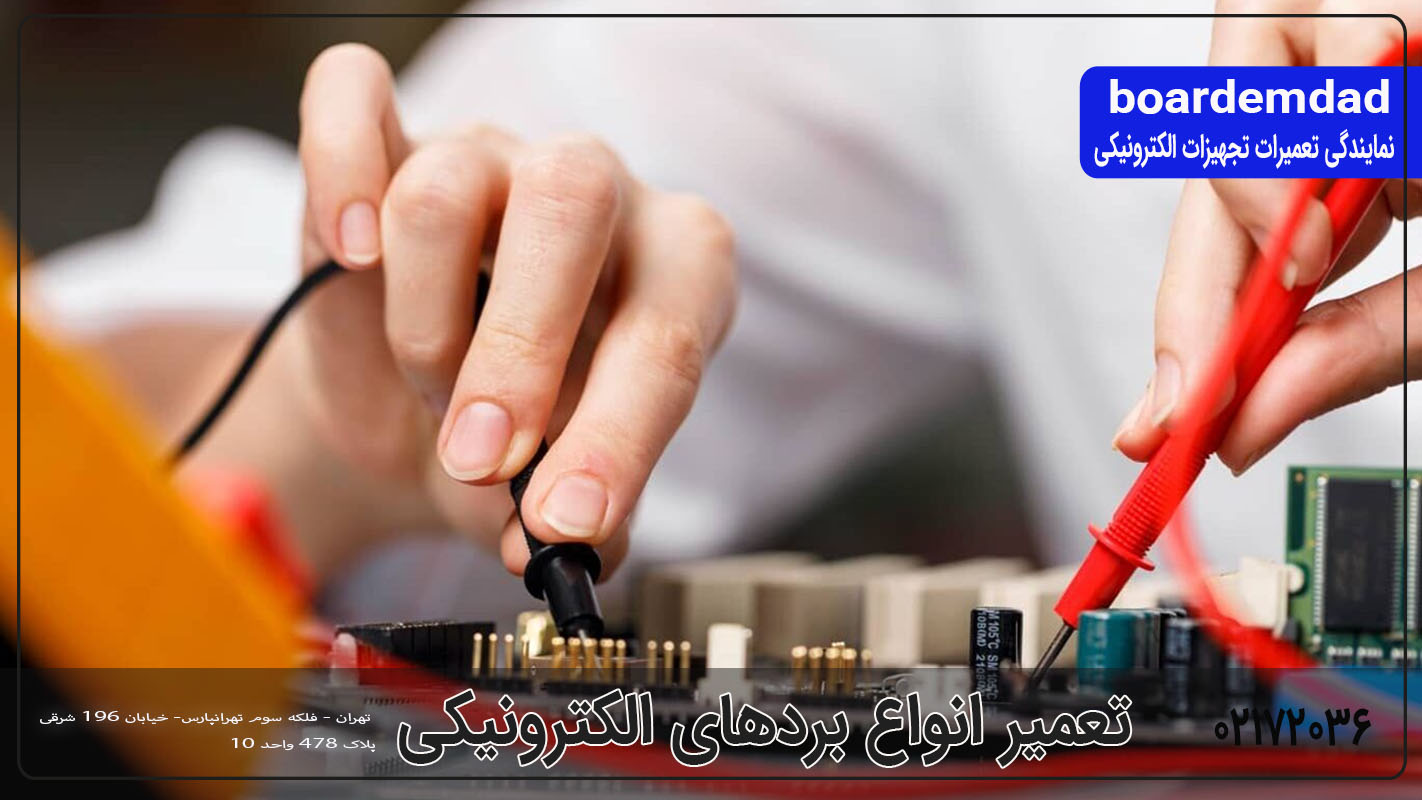

اهمیت تعمیر بردهای الکترونیکی
بنابراین، اگر شما در حوزه تعمیرات فعالیت دارید یا قصد ورود دارید، تسلط بر مراحل تعمیر برد، میتواند یک مزیت بزرگ باشد.
آشنایی با قطعات و اصول بردهای الکترونیکی
قبل از اینکه وارد فرآیند تعمیر شوید، لازم است با ساختار برد و قطعات آن آشنا باشید.
ساختار برد الکترونیکی
برد الکترونیکی معمولاً شامل:
- یک لایه یا چند لایهی فیبر (FR4 یا مشابه)
- مسیرهای مسی (Trace) که قطعات را به هم متصل میکنند
- قطعات الکترونیکی مونتاژ شده (مانند مقاومت، خازن، دیود، ترانزیستور، آیسی)
- اتصالات ورودی/خروجی، کانکتورها، سوئیچها
- اغلب برچسبها یا شماره آیسیها برای قطعات کاربردی
قطعات پایه برای بردهای الکترونیکی
- مقاومت (Resistor): جریان را محدود میکند.
- خازن (Capacitor): میتواند انرژی ذخیره کند، در حذف نویز و فیلتر کردن ولتاژ کاربرد دارد.
- دیود (Diode): جریان را فقط از یک سمت عبور میدهد، یا در یکسوسازی استفاده میشود.
- ترانزیستور (Transistor – BJT یا MOSFET): به عنوان سوئیچ یا تقویتکننده به کار میرود.
- مدار مجتمع (IC – Integrated Circuit): شامل عملکردهای پیچیدهتر مانند کنترلرها، درایورها، حافظه و …
- قطعات جانبی مانند سلف، فیوز، کانکتورها، رلهها
برای تعمیر اصولی، باید بتوانید این قطعات را تشخیص دهید، نام آنها را بخوانید، دادهبرگ (دیتاشیت) مربوطه را پیدا کنید.
مسیرها و نقشه برد
بسیاری از تعمیرکاران حرفهای ابتدا مسیرهای مدار را از لحاظ قطعشدگی یا زنگزدگی بررسی میکنند. سپس قطعات مرتبط با آن مسیر را مورد آزمون و بررسی قرار میدهند.
ابزارها و تجهیزات مورد نیاز برای تعمیر برد الکترونیکی
اگر میخواهید تعمیرات برد را بهخوبی انجام دهید، داشتن ابزار مناسب بسیار مهم است.
ابزار عمومی برای تعمیر بردهای الکترونیکی
- پیچگوشتیهای ریز (ست فلیپس، ست تخت)
- سیمچین، انبردست، پنس
- هویه (دقت کنید نوک قابل تعویض و حرارت قابل تنظیم باشد)
- ذرهبین یا میکروسکوپ کوچک برای قطعات SMD
ابزار تخصصی برای تعمیرات برد الکترونیکی
- مولتیمتر (برای ولتاژ، جریان، مقاومت، دیود تست)
- منبع تغذیه قابل تنظیم (مثلاً ولتاژ تا 30 ولت، جریان چند آمپر)
- اسیلوسکوپ برای مشاهده شکل موجها در مدارات پیچیدهتر
- پایه نگهدارنده برد یا گیره نگهدارنده که ثبات بیشتری هنگام لحیمکاری ایجاد میکند
- هیتر یا ایستگاه هویه برای قطعات SMD (خصوصاً وقتی آیسیها یا ماژولهای کوچک است)
نکات ایمنی برای تعمیر انواع برد الکترونیکی
قبل از شروع تعمیر، برد را از برق بکشید و خازنها را تخلیه کنید تا خطر برقگرفتگی نداشته باشید.
هنگام استفاده از هیتر یا هویه، حرارت را کنترل کنید تا برد یا قطعه آسیب نبیند.
محیط کار را از گرد و غبار پاک نگه دارید و تهویه مناسب داشته باشید.
مراحل کلی تعمیر بردهای الکترونیکی
در این بخش، فرایند استاندارد تعمیر برد را گامبهگام بررسی میکنیم. میتوانید این مراحل را در بسیاری از ساختارهای برد از خانگی تا صنعتی بهکار ببرید.
گام اول: جمعآوری اطلاعات و بررسی اولیه برای تعمیر برد
اولین کار این است که مشخص کنید چه دستگاهی دچار مشکل شده، چه اتفاقی افتاده، و چه علائمی مشاهده میشود. به عنوان مثال اگر دستگاه روشن نمیشود، یا کارکرد نامنظمی دارد.
در همان ابتدا، بهصورت چشمی برد را بررسی کنید: آیا سوختگی وجود دارد؟ شکاف یا ترک؟ خازنهای باد کرده؟ مسیرها قطع یا زنگ زده؟
گام ۲: عیبیابی و تشخیص دقیق بردهای الکترونیکی
مسیرهای برد را با مولتیمتر یا لوپ بررسی کنید تا آیا اتصال سری، اتصال کوتاه یا قطع دارند.
قطعات حساس را تست کنید: مقاومت، خازن، دیود، ترانزیستور، آیسی. اگر هریک خارج از رنج باشند یا عملکرد درستی نداشته باشند، میتواند عامل خرابی باشد.
اگر برد دارای بخش تغذیه است (مثلاً منبع تغذیه سوئیچینگ)، ابتدا آن را بررسی کنید — چون بخش تغذیه از عوامل اصلی خرابی بردهاست.
در برخی موارد، باید مسیرهای قطع شده را با سیم مناسب پل کنید یا مسیریابی را بازسازی کنید.
گام ۳: تعمیر یا تعویض قطعه های برد
- وقتی قطعه معیوب پیدا شد، آن را با قطعه همنوع و مطابق مشخصات جایگزین کنید. بهویژه خازنهای الکترولیتی را با قطبیت صحیح نصب کنید.
- لحیمکاری را با دقت انجام دهید؛ اگر لحیمکاری ضعیف یا سرد باشد، ممکن است مشکل دوباره بروز کند.
- در قطعات SMD یا آیسیهای بزرگ، اگر نیاز به جداسازی دارد، از ابزار مناسب (هیتر یا ایستگاه هویه) استفاده کنید تا برد آسیب نبیند.
گام ۴: تست نهایی و راهاندازی برد
پس از تعمیر، برد را تحت شرایط عملیاتی دستگاه تست کنید. عملکرد آن را بررسی کنید:
- آیا ولتاژهای منبع تغذیه نرمال هستند؟
- آیا خروجیها به درستی عمل میکنند؟
- توصیه میشود بهمدت معینی دستگاه را زیر بار قرار دهید تا مطمئن شوید عیب تکرار نمیشود.
- مستندسازی انجام دهید: چه قطعهای تعویض شد، چه مسیر اصلاح شد، چه کاری انجام گرفت.
گام ۵: مستندسازی، نگهداری و پیشگیری
یادداشت کنید که کدام قطعه به چه علت خراب شده و چه کاری انجام گرفت. این کار به دانش تعمیرکار افزوده و مزیت دارد.
نکات پیشگیرانه نیز بسیار مهماند: حفاظت از ولتاژهای ورودی، محیط مناسب، گرد و غبار کم، تهویه مناسب.
مثالهای تخصصی و کاربردی
در ادامه به چند حوزه تخصصی در تعمیرات برد میپردازیم که میتوانید آنها را در خدمات خود قرار دهید و به صفحه اصلی سایت خود که حول کلیدواژه «تعمیر تجهیزات الکترونیکی» است، لینک بدهید.
تعمیر یو پی اس
یکی از خدمات پرتقاضا، تعمیر یو پیاس است. یو پی اسها دارای بردهای الکترونیکی پیچیدهای هستند که بخش تغذیه، بخش شارژ باتری، بخش اینورتر، کنترلها و مانیتورینگ دارند. وقتی یکی از این بخشها دچار ایراد شود، دستگاه ممکن است نتواند برق پشتیبان دهد یا علائم هشدار داشته باشد.
در اینجا هم مراحل عیبیابی مانند بخش قبل اعمال میشود: بررسی تغذیه، بررسی ولتاژ باتری، بررسی بخش خروجی اینورتر، تست قطعات قدرت، آیسیهای کنترل. سپس قطعه معیوب را تعویض و تست نهایی انجام میشود. این نوع تعمیر، بهعنوان یکی از زیرشاخههای تعمیر تجهیزات الکترونیکی قابل معرفی است.
تعمیر ECU بی ام و 730
بردهای کنترل خودروها (مثل تعمیر ECU بی ام و 730) یکی از حوزههای تخصصی هستند. برد کنترل موتور (ECU) شامل میکروکنترلر، مبدّل ولتاژ، قطعات حفاظتی، ترانزیستورهای قدرت، و ارتباطات CAN/LIN است.
عیبیابی در این حوزه شامل: بررسی تغذیه ECU، ارتباط آن با سنسورها، تست مقاومتها و قطعات حفاظتی، بازبینی مسیرهای مدار، همچنین احتمال رعایت نرمافزار (پروگرام) در برخی موارد.
اگر شما این خدمات را ارائه میدهید، ذکر آن در صفحه «تعمیر تجهیزات الکترونیکی» میتواند اعتبار تخصصی بیشتری به سایت شما بدهد.
تعمیر دستگاه پولشمار
دستگاههای پولشمار نیز بردهای الکترونیکی حساس دارند. خرابی ممکن است از قسمت سنسورها، تغذیه، برد کنترلی یا موتور باشد. با ارائه خدمات تعمیر دستگاه پولشمار و ذکر آن در سایت، میتوانید بازار خاصی را هدف قرار دهید.
تعمیر ECU بی ام و 428
همچنین یکی دیگر از خدمات تخصصی، تعمیر ECU بی ام و 428 است که مشابه با قبلی، نشاندهنده تخصص و توانایی بالا در تعمیر بردهای حساس و تخصصی است. با ذکر این نوع خدمات در صفحه اصلی سایت و لینکدهی به مقالات تخصصیتر، میتوانید رتبه سئو سایت خود را بهبود دهید.
چالشها و راهکارها
در مسیر تعمیر بردهای الکترونیکی با چالشهایی روبرو خواهید شد؛ آگاهی از آنها و راهکارها کمک میکند عملکردتان بهتر شود.
چالش: نبود یا سختی یافتن نقشه برد یا دیتاشیت
- بعضی از بردها با مدار اختصاصی یا بدون مارک مشخص وارد بازار شدهاند و یافتن نقشه یا دیتاشیت قطعات کار دشواری است.
- راهکار: استخراج اطلاعات از طریق تراشهها، بررسی مشابهها، استفاده از فناوریهای شبیهسازی مدار.
چالش: قطعات SMD بسیار کوچک و لحیمکاری حساس
- بسیاری از بردهای جدید دارای قطعات SMD یا بُردهای چندلایه هستند که عملیات تعمیر نیاز به دقت و تجهیزات خاص دارد.
- راهکار: استفاده از هیتر، میکروسکوپ، ابزار لحیمکاری مناسب، و تمرین مداوم.
چالش: تخریب ناشی از حرارت یا لحیمکاری نامناسب
- اگر لحیمکاری با حرارت زیاد انجام شود، برد یا مسیرها ممکن است آسیب ببینند.
- راهکار: کنترل زمان و دمای هویه، استفاده از فلکس مناسب، انتقال حرارت از نوک هویه به برد را کاهش دهید.
چالش: تست نهایی در شرایط واقعی
- گاهی تعمیر انجام شده ولی تحت بار واقعی دوباره مشکل بروز میکند.
- راهکار: تست دستگاه در شرایط عملیاتی، استفاده از دستگاههای سنجش مناسب، و دادن گارانتی به کاربر اگر ممکن باشد. همچنین مستندسازی تعمیرات برای آینده.
نکات ویژه برای تعمیر تخصصی بردها
در این بخش چند نکته ویژه که در خدمات تخصصی مثل تعمیر ECU یا دستگاه پولشمار به کار میآیند بیان میکنیم.
- در بردهای خودرو (مثل تعمیر ECU بی ام و 730 یا 428): توجه ویژهای به مقاومتها، سنسورها، مبدّلها، مدارات CAN/LIN و برنامهریزی مجدد دارید. باید از ابزار تشخیص خودرو استفاده کرد و مطمئن شد که بعد از تعمیر، عملکرد موتور یا سایر سیستمها دچار مشکل نشود.
- در دستگاههای صنعتی یا بانکی (مثل تعمیر دستگاه پولشمار): نویز، اختلالات برق، سنسورهای تشخیص اسکناس، موتور و مکانیسم فیدر مهماند؛ برد کنترل باید دقیق و بدون خطا عمل کند.
- در یو پی اسها: اختلال در بخش تغذیه ورودی، بخش تبدیل DC به AC، مدار شارژ و باتری، کنترل خروجی – همه میتوانند علت خرابی باشند. توصیه میشود ابتدا تغذیه را بررسی کنید.
- در همه موارد: مستندسازی قطعه تعویضی، شماره سریال برد، تاریخ تعمیر، گارانتی کار شما برای اعتماد مشتری و مفید است.
خاتمه و پیشنهادات
روال تعمیر بردهای الکترونیکی بخشی جداییناپذیر از خدمات تعمیر تجهیزات الکترونیکی است و با دانستن ابزارها، مراحل و خدمات جانبی تخصصی، میتوانید هم کیفیت کارتان را افزایش دهید و هم ترافیک سایتتان را بهتر هدایت کنید.
